formteil-luftleitung

Lüftungskanäle (rechteckig)

Hochwertige rechteckige Lüftungskanäle für raumlufttechnische Anlagen in Industrie, Gewerbe und öffentlichen Gebäuden.

Standardfertigung: 5 – 10 Werktage ab Auftragsbestätigung
Expressfertigung: 2 Werktage ab Auftragsbestätigung

Lieferung im Raum Kassel (Nordhessen)

Lüftungskanäle

Saubere Luft an jedem Ort

Hochwertige rechteckige Lüftungskanäle für raumlufttechnische Anlagen in Industrie, Gewerbe und öffentlichen Gebäuden. Unsere maßgeschneiderten Luftkanäle aus eigener Produktion sorgen für effiziente Luftzirkulation und verbessern somit die Raumluftqualität signifikant.

RINKE ist Ihr erfahrener Hersteller für Lüftungskanäle in Kassel – und das seit 70 Jahren. Unsere Fertigung nutzt modernste CNC-Technik, um individuelle, normgerechte Luftkanalkomponenten herzustellen.

Dank präziser Verarbeitung erfüllen wir mit unserem Lüftungskanal höchste Anforderungen auch an den Brandschutz und den Schallschutz.

Unser Luftkanal auf einen Blick

Das Herzstück unserer Lüftungskanäle ist die gerade Luftleitung in rechteckiger Ausführung. Diese Luftkanalvariante ist besonders robust und kann große Luftmengen transportieren. Das macht sie attraktiv für industrielle Anlagen, Großküchen, Bürogebäude und andere öffentliche Bauten.

Anders als für runde Luftleitungen gibt es für die eckige Ausführung keine vordefinierten Größeneinheiten. Die Fertigung erfolgt gemäß DIN 18379 individuell auf Maß, was maximale Flexibilität und eine optimale Nutzung Ihrer spezifischen Raumgegebenheiten und Leistungsanforderungen bietet.

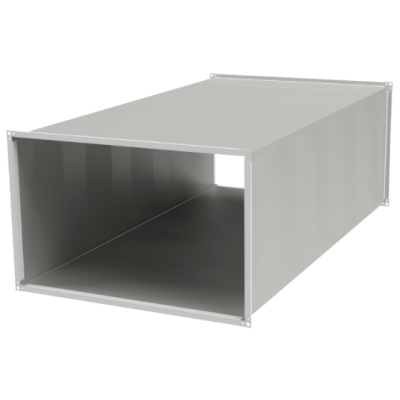

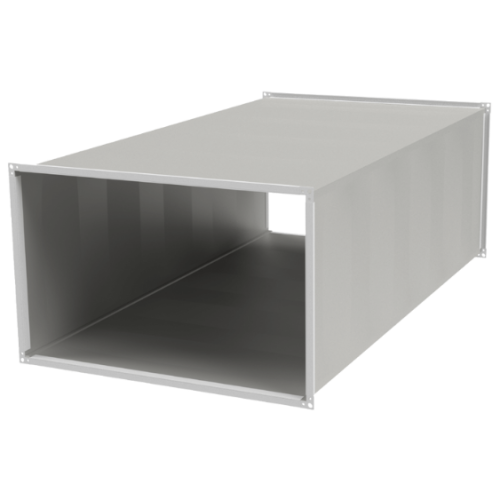

Luftleitung

formteil-luftleitung

Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:

Material: Verzinktes Stahlblech
Ausführung: Kanalfalz
Verbindung: Aufgesteckter Rahmen
Länge l: 1.500 mm
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine

formteil-luftleitung
Die für die Bestellung erforderlichen Seitenlängenangaben finden Sie in unserer Formteilliste bequem als PDF zum Herunterladen:
Neben der rechteckigen Ausführung unserer Luftleitungen fertigen wir Lüftungsformteile (z.B. Winkel, Bögen, Übergänge) für die flexible Streckenführung des Luftkanals.

Lüftungskanal bestellen

Die Bestellung aller benötigten Lüftungskomponenten erfolgt in wenigen Schritte über unser Bestellformular:

  • Einfach Bestellformular ausfüllen
  • Per Fax oder E-Mail zustellen oder
  • Bestellung telefonisch aufgeben

Erforderliche Angaben: Neben der Auswahl von Material, Dichtheits- und Druckklasse, ist eine präzise Angabe aller Seitenlängen notwendig.

Anders als bei runden Luftleitungen gibt es bei Luftkanälen keine vordefinierten Größeneinheiten. Daher werden alle unsere Luftkanalformteil gemäß DIN 18379 individuell auf Maß gefertigt

Unsicher, welche Maße für Ihr Projekt erforderlich sind? Wir beraten Sie gern!

Fertigungsdauer unserer Lüftungskanäle

RINKE ist spezialisiert auf schnelle Fertigung bei hoher Qualität:

Standardfertigung: Durchschnittliche Produktionszeiten von 5 bis 10 Arbeitstagen ab der Auftragsbestätigung

Expressfertigung: Produktionszeiten von maximal 2 Arbeitstagen ab der Auftragsbestätigung

Luftleitungen korrekt konfigurieren

Alle unsere Lüftungskanalteile werden standardmäßig gemäß der Mindestanforderung nach DIN EN 1505, DIN EN 1507 und DIN 18379 gefertigt. Das bedeutet:

Material: Verzinktes Stahlblech

Ausführung: Kanalfalz

Verbindung: Aufgesteckter Rahmen

Dichtheitsklasse: ATC 4 (B)

Druckklasse: 2

Isolierung: Keine

Je nach Anforderungen bei Ihnen vor Ort sind zahlreiche Anpassungen möglich:

Material der Lüftungsformteile

Bei der Fertigung unserer Formstücke kommt standardmäßig verzinktes Stahlblech zum Einsatz. Die Blechstärke kann dabei individuell gewählt werden. Sie ist von der Kantenlänge und Druckklasse abhängig.

Ab einer Kantenlänge von ca. 400 mm werden die Bleche mit einer Z-Profilierung zusätzlich versteift, um Verformungen und Eigenschwingungen unter Belastung zu vermeiden.

Alternativ bieten wir auch Lüftungsformteile in der Edelstahl-Variante an. Diese sind besonders korrosionsbeständig und garantieren eine lange Lebensdauer. Damit eignen sie sich besonders für den Außenbereich, Räume mit höchsten Hygienebedingungen oder aggressiven Raumgegebenheiten (z.B. Schwimmbäder, Großküchen oder Laborabluft).

Druckklassen der Lüftungsformteile

Die Druckklassen von Lüftungsformteilen definieren den zulässigen Druck / Unterdruck. Gemäß DIN EN 1507 erfolgt eine Unterteilung in drei Druckklassen, wobei im Bereich der industriellen und gewerblichen Nutzung ausschließlich Mitteldruck (Klasse B) und Hochdruck (Klasse C) verwendet werden.

Unsere Lüftungskanalformteile werden standardmäßig in der Druckklasse 2 gefertigt. Eine höhere Belastung kann aber die Druckklasse 3 erforderlich machen.

Die folgende Tabelle gibt einen Überblick über die Auswirkungen des Druckbereichs auf Kantenlänge, Blechstärke und Flanschgröße:

Druckbereich Kantenlänge Blechstärke Flanschgröße
Druckklasse 2 Mitteldruck (-500/+1000 Pa) bis 500 mm 0,75 mm 20 mm
bis 1.000 mm 0,8 mm 20 mm
bis 2.000 mm 1,0 mm 30 mm
Druckklasse 3 Hochdruck (-750/+2000 Pa) bis 500 mm 0,75 mm 20 mm
bis 1.000 mm 0,9 mm 20 mm
bis 2.000 mm 1,1 mm 30 mm

Dichheitsklassen der Lüftungsformteile

Die Luftdichtheitsklasse ordnet die Leckluftrate der Lüftungsleitungen ein. Eine hohe Dichtheit der Luftkanäle ist ausschlaggebend für eine hohe Energieeffizienz und zuverlässigen Schallschutz.

Dichtheitsklassen unterteilen sich nach DIN EN 16798-3 in die Gruppen ATC 1 bis ATC 5, wobei ATC 1 die höchste Dichtheitsklasse darstellt. Zusätzlich werden je nach erforderlicher Luftdichtheitsklasse die Rahmenecken und Falze abgedichtet.

Oftmals werden in der Klassifizierung aber noch die alten Dichtheitsklassen aus der Norm DIN EN 12237 genutzt, die sich in die Bereiche A – D unterteilen.

Unsere Luftkanalformteile werden standardmäßig in der Dichtheitsklasse ATC 4 / B gefertigt, was der Mindestanforderung im Luftkanalbau entspricht. Eine höhere Dichtheitsklasse kann je nach betrieblichen oder baulichen Anforderungen notwendig sein.

Die folgende Tabelle gibt einen Überblick der Klassifizierungen:

Dichtheitsklasse alt Dichtheitsklasse neu Grenzwert der Leckluftrate (fmax | m3 · s-1 · m-2)
n/a ATC 7 Nicht klassifiziert
n/a ATC 6 0,067 x pt0,65 x 10-3
A ATC 5 0,027 x pt0,65 x 10-3
B ATC 4 0,009 x pt0,65 x 10-3
C ATC 3 0,003 x pt0,65 x 10-3
D ATC 2 0,001 x pt0,65 x 10-3
n/a ATC 1 0,00033 x pt0,65 x 10-3

Wichtig: Die Luftdichtheitsklasse wird nicht nur durch das verarbeitete Material, also unsere Lüftungsformteile, bestimmt, sondern auch durch die Verarbeitung auf der Baustelle selbst. Daher empfiehlt sich die professionelle Montage durch einen Lüftungskanalbauer

Isolierung der Lüftungsformteile

Standardmäßig werden die Luftkanalformteile ohne Isolierung gefertigt. Je nach Einsatzort kann eine Wärme- bzw. Schallschutzisolierung sinnvoll sein.

Warum? Was bringt das? Welche Isolierungsarten bieten wir an?

Die Isolierung erfolgt natürlich unter Einhaltung der geltenden Brandschutzbestimmungen.

Sie benötigen Unterstützung bei der Wahl der geeigneten Lüftungskanalformteile? Wir helfen Ihnen gern!

Lüftungskanäle montieren

Eine fachgerechte und sorgfältige Montage des Luftkanals ist ausschlaggebend für die Einhaltung der entsprechenden Dichtheitsklassen. Ebenso wird so für Sicherheit der Mitarbeiter und eine lange Nutzungsdauer aller Komponenten gesorgt.

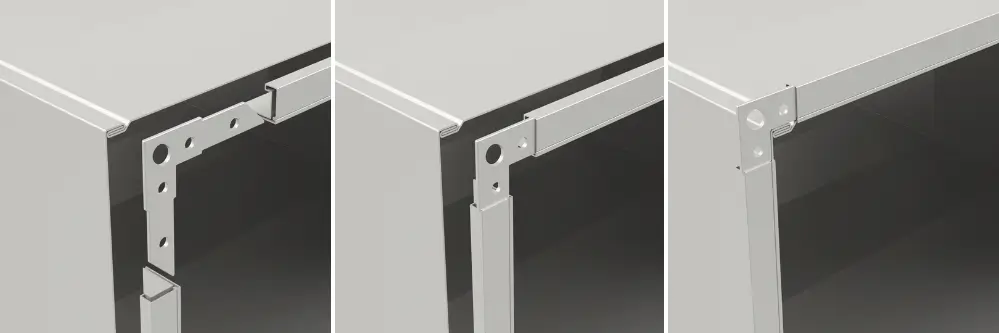

Luftkanal verbinden

Zur Verbindung mehrerer Lüftungskomponenten werden die Ecken der Flansche durch vier Schrauben und Muttern miteinander verbunden. Die Größe der Schrauben muss entsprechend der Rahmenstärke gewählt werden.

Dabei ist es erforderlich, die Auflageflächen der Flansche zusätzlich mit einem Kanaldichtband abzudichten.

Bei Kantenlängen von mehr als 500 Millimeter sind zusätzliche Kanalklammern erforderlich, die in gleichmäßigen Abständen bei der Montage verwendet werden müssen. Die Anzahl der Klammern ergibt sich durch die Kantenlänge.

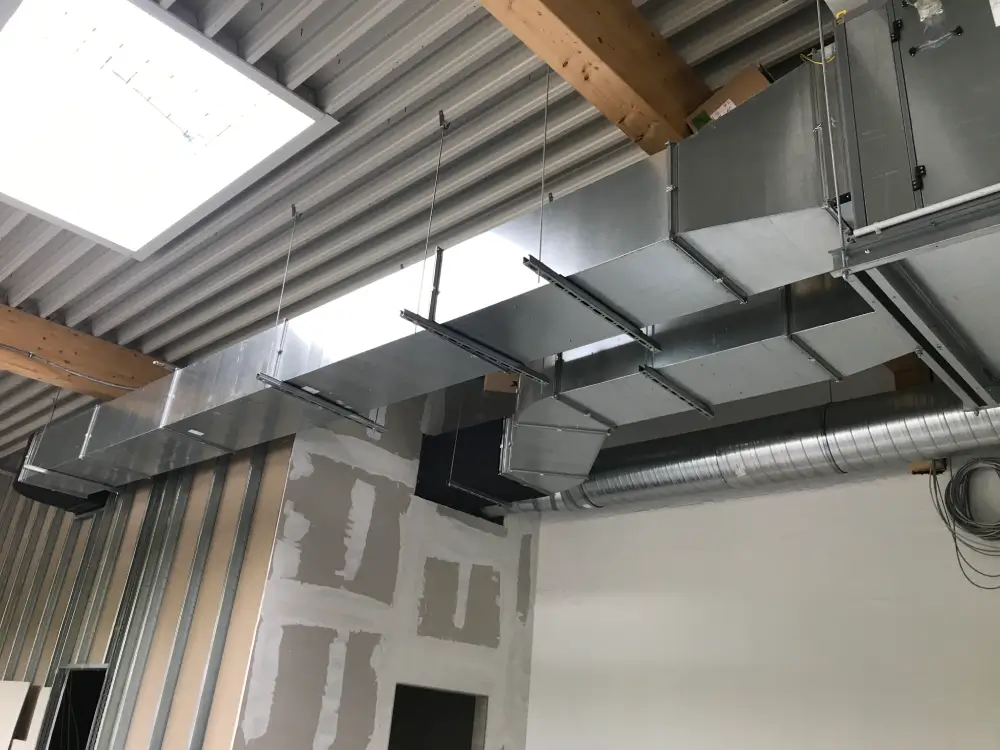

Halterungslösungen für große Luftkanäle

Beim Abhängen eines Luftkanals werden für die Deckenmontage Luftkanalhalter mit Gummipuffern zur Schallentkopplung eingesetzt. Diese müssen beidseitig am Luftkanal montiert werden. Rechnen Sie mit einer Aufhängung pro Rahmenverbindung.

Große Kanäle erfordern Pendelaufhängungen bestehend aus zwei Gewindestangen und einer Trägerschiene mit Schallentkopplung.

RINKE ist Ihr erfahrener Partner im Luftkanalbau und unterstützt Sie gern im Raum Kassel bei der professionellen Fertigung, Montage und Wartung Ihrer Lüftungskanäle.
