Qualität nach Maß
Mit individuellen Luftkanalformteilen zum passgenauen Luftkanal. Wir bieten flexible und robuste Formteile, die präzise auf Ihre spezifischen Anforderungen in Industrie, Gewerbe und öffentlichen Gebäuden zugeschnitten sind – für maximale Effizienz und Sicherheit.
RINKE fertigt passgenaue Lüftungsformteile individuell nach Maß. Unsere hochmoderne CNC-gesteuerte Plasmaschneidanlage ermöglicht die Herstellung stabiler und langlebiger Lüftungskanalformteile entsprechend den Vorgaben unserer Kunden.
Damit sorgen wir seit über 70 Jahren für frische und gesunde Luft im Raum Kassel und Umgebung.
In der Standardausführung werden unsere Kanäle aus verzinktem Stahl mit aufgesteckter Kanalflanschverbindung gefertigt. Ohne weitere Angaben produzieren wir nach Dichtheitsklasse 2.
Eine ausführliche Anleitung zur Wahl der optimalen Formteile finden Sie weiter unten.
Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Kanalfalz
Verbindung: Aufgesteckter Rahmen
Länge l: 1.500 mm
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine

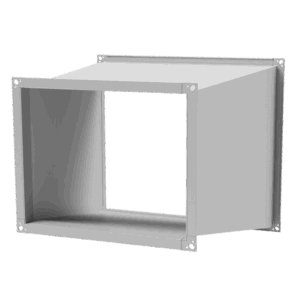

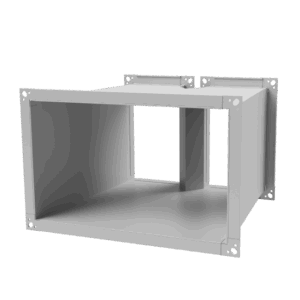

Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine

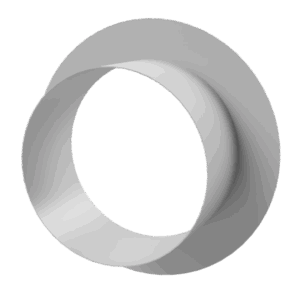

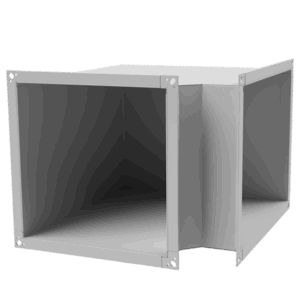

Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine

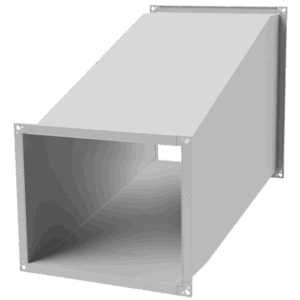

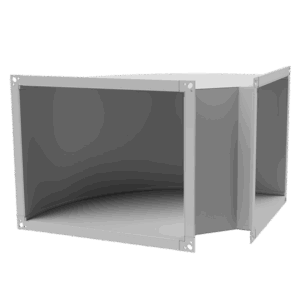

Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine

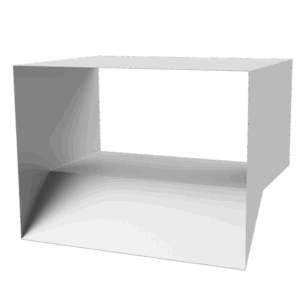

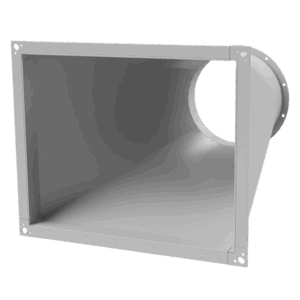

Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine

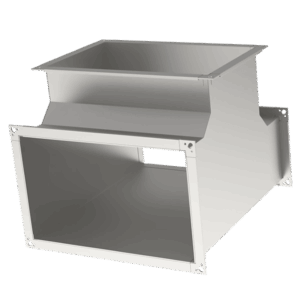

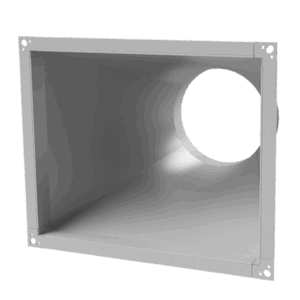

Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine

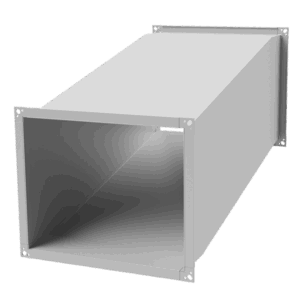

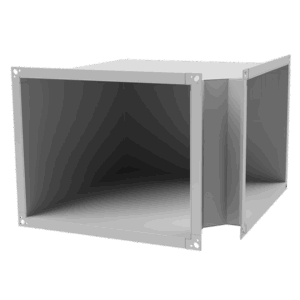

Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine

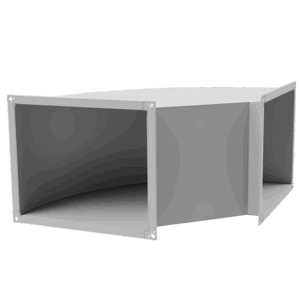

Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine

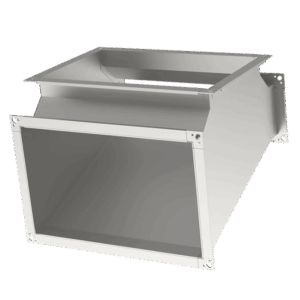

Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine
Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine
Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine
Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine
Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine
Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine
Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine
Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine
Standardausführung nach DIN EN 1505, DIN EN 1507 und DIN 18379:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: B
Druckklasse: 2
Isolierung: Keine
Die Bestellung aller Lüftungskomponenten erfolgt in wenigen Schritte über unser Bestellformular:
Erforderliche Angaben: Neben der Auswahl von Material, Dichtheits- und Druckklasse, ist eine präzise Angabe aller Seitenlängen notwendig.
Anders als bei runden Luftleitungen gibt es bei Luftkanälen keine vordefinierten Größeneinheiten. Daher werden alle unsere Luftkanalformteil gemäß DIN 18379 individuell auf Maß gefertigt.
Unsicher, welche Maße für Ihr Projekt erforderlich sind? Wir beraten Sie gern!
Alle unsere Luftkanalformteile werden standardmäßig gemäß der Mindestanforderung nach DIN EN 1505, DIN EN 1507 und DIN 18379 gefertigt. Das bedeutet:
Material: Verzinktes Stahlblech
Ausführung: Pittsburghfalz (bei Formteilen); Kanalfalz (bei Luftleitungen)
Verbindung: Aufgesteckter Rahmen
Dichtheitsklasse: ATC 4 (B)
Druckklasse: 2
Isolierung: Keine
Je nach Anforderungen bei Ihnen vor Ort sind zahlreiche Anpassungen möglich:
Bei der Fertigung unserer Formstücke kommt standardmäßig verzinktes Stahlblech zum Einsatz. Die Blechstärke kann dabei individuell gewählt werden. Sie ist von der Kantenlänge und Druckklasse abhängig.
Ab einer Kantenlänge von ca. 400 mm werden die Bleche mit einer Z-Profilierung zusätzlich versteift, um Verformungen und Eigenschwingungen unter Belastung zu vermeiden.
Alternativ bieten wir auch Lüftungsformteile in der Edelstahl-Variante an. Diese sind besonders korrosionsbeständig und garantieren eine lange Lebensdauer. Damit eignen sie sich besonders für den Außenbereich, Räume mit höchsten Hygienebedingungen oder aggressiven Raumgegebenheiten (z.B. Schwimmbäder, Großküchen oder Laborabluft).
Die Druckklassen von Lüftungsformteilen definieren den zulässigen Druck / Unterdruck. Gemäß DIN EN 1507 erfolgt eine Unterteilung in drei Druckklassen, wobei im Bereich der industriellen und gewerblichen Nutzung ausschließlich Mitteldruck (Klasse B) und Hochdruck (Klasse C) verwendet werden.
Unsere Lüftungskanalformteile werden standardmäßig in der Druckklasse 2 gefertigt. Eine höhere Belastung kann aber die Druckklasse 3 erforderlich machen.
Die folgende Tabelle gibt einen Überblick über die Auswirkungen des Druckbereichs auf Kantenlänge, Blechstärke und Flanschgröße:
| Druckbereich | Kantenlänge | Blechstärke | Flanschgröße |
|---|---|---|---|
| Druckklasse 2 Mitteldruck (-500/+1000 Pa) | bis 500 mm | 0,75 mm | 20 mm |
| bis 1.000 mm | 0,8 mm | 20 mm | |
| bis 2.000 mm | 1,0 mm | 30 mm | |
| Druckklasse 3 Hochdruck (-750/+2000 Pa) | bis 500 mm | 0,75 mm | 20 mm |
| bis 1.000 mm | 0,9 mm | 20 mm | |
| bis 2.000 mm | 1,1 mm | 30 mm |
Die Luftdichtheitsklasse ordnet die Leckluftrate der Lüftungsleitungen ein. Eine hohe Dichtheit der Luftkanäle ist ausschlaggebend für eine hohe Energieeffizienz und zuverlässigen Schallschutz.
Dichtheitsklassen unterteilen sich nach DIN EN 16798-3 in die Gruppen ATC 1 bis ATC 5, wobei ATC 1 die höchste Dichtheitsklasse darstellt. Zusätzlich werden je nach erforderlicher Luftdichtheitsklasse die Rahmenecken und Falze abgedichtet.
Oftmals werden in der Klassifizierung aber noch die alten Dichtheitsklassen aus der Norm DIN EN 12237 genutzt, die sich in die Bereiche A – D unterteilen.
Unsere Luftkanalformteile werden standardmäßig in der Dichtheitsklasse ATC 4 / B gefertigt, was der Mindestanforderung im Luftkanalbau entspricht. Eine höhere Dichtheitsklasse kann je nach betrieblichen oder baulichen Anforderungen notwendig sein.
Die folgende Tabelle gibt einen Überblick der Klassifizierungen:
| Dichtheitsklasse alt | Dichtheitsklasse neu | Grenzwert der Leckluftrate (fmax | m3 · s-1 · m-2) |
|---|---|---|
| n/a | ATC 7 | Nicht klassifiziert |
| n/a | ATC 6 | 0,067 x pt0,65 x 10-3 |
| A | ATC 5 | 0,027 x pt0,65 x 10-3 |
| B | ATC 4 | 0,009 x pt0,65 x 10-3 |
| C | ATC 3 | 0,003 x pt0,65 x 10-3 |
| D | ATC 2 | 0,001 x pt0,65 x 10-3 |
| n/a | ATC 1 | 0,00033 x pt0,65 x 10-3 |
Wichtig: Die Luftdichtheitsklasse wird nicht nur durch das verarbeitete Material, also unsere Lüftungsformteile, bestimmt, sondern auch durch die Verarbeitung auf der Baustelle selbst. Daher empfiehlt sich die professionelle Montage durch einen Lüftungskanalbauer.

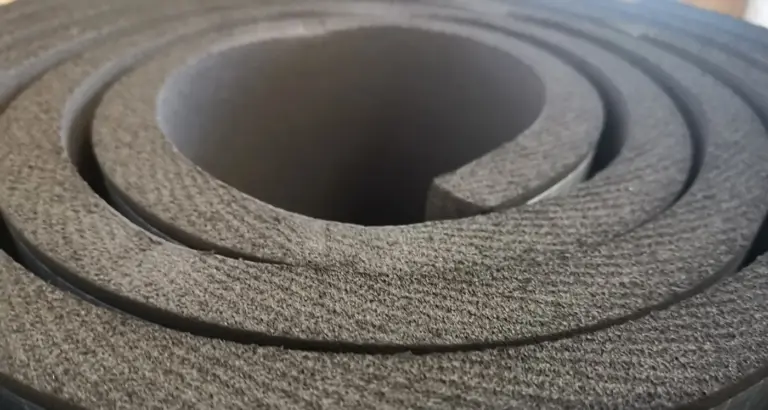

Standardmäßig werden die Luftkanalformteile ohne Isolierung gefertigt. Je nach Einsatzort kann eine Wärme- bzw. Schallschutzisolierung sinnvoll sein.
Warum? Was bringt das? Welche Isolierungsarten bieten wir an?
Die Isolierung erfolgt natürlich unter Einhaltung der geltenden Brandschutzbestimmungen.
Sie benötigen Unterstützung bei der Wahl der geeigneten Lüftungskanalformteile? Wir helfen Ihnen gern!
